Презентация продукции
Особенности продукта:
★ Низкое энергопотребление: Безмасляный винтовой воздуходувка основан на принципе адиабатического сжатия, общий КПД превышает 75%, что на 20-35% экономичнее, чем роторный воздуходувка. Более высокое давление на выходе, более низкие пульсации давления;
★ Низкий уровень шума: Аэродинамический шум винтового ротора очень мал, стабильный выход, исключается внезапный выброс внутреннего воздуха, волнистый вход и выходной патрубок снижают пульсации потока, шум воздуходувки меньше, чем у традиционных воздуходувок;
★ Интеллектуальность: Интеллектуальное управление ПЛК, дистанционное управление. Различные способы связи, удобное управление, совместное управление, предупредительные сообщения;
★ Низкая стоимость: Оптимизированная конструкция позволяет нам обеспечить долговечность продукта при меньших затратах, а также стабильную работу установки, малую нагрузку и отсутствие необходимости в специальной инфраструктуре. Обеспечение большей выгоды для клиентов;
★ Стабильность и надежность: Испытания на высокотемпературную производительность, долговечность и надежность, многоканальный впуск, преодоление различных условий эксплуатации.
Сравнение энергоэффективности---------более наглядная экономическая эффективность
Принцип работы роторного воздуходувки
★ Начало всасывания
★ Завершение всасывания, объем остается неизменным
★ Газ под действием противодавления сжимается и выводится снаружи
Принцип работы винтового воздуходувки
★ Начало всасывания
★ Завершение всасывания, начало сжатия
★ В процессе сжатия, завершение сжатия, начало выброса
Сравнение энергоэффективности традиционных роторных и безмасляных винтовых воздуходувок
По сравнению с традиционными воздуходувками, серия SQ-SL/FL/GS обладает следующими характеристиками
★ Низкое энергопотребление: Безмасляный винтовой воздуходувка основан на принципе адиабатического сжатия, общий КПД превышает 75%, что на 20-35% экономичнее, чем роторный воздуходувка. Более высокое давление на выходе, более низкие пульсации давления.
★ Низкий уровень шума: Аэродинамический шум винтового ротора мал, стабильный выход, исключается внезапный выброс внутреннего воздуха, волнистый вход и выходной патрубок снижают пульсации потока, шум воздуходувки меньше, чем у традиционных воздуходувок.
★ Интеллектуальность: Интеллектуальное дистанционное управление, различные способы связи, удобное управление.
★ Низкая стоимость: Оптимизированная конструкция позволяет нам обеспечить долговечность продукта при меньших затратах, а также стабильную работу установки, малую нагрузку и отсутствие необходимости в специальной инфраструктуре. Обеспечение максимальной выгоды для клиентов.

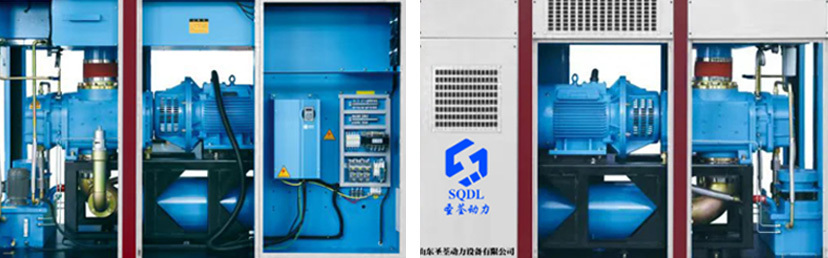

Описание компонентов
★ Винтовой блок: Подшипники адаптируются к постоянно меняющейся нагрузке, обеспечивая высокую гибкость и эффективность; обеспечивают бесперебойный производственный процесс;
★ Воздушный фильтр: Высококачественный воздушный фильтр обеспечивает высокую степень фильтрации, высокую надежность процесса и высокую энергоэффективность; длительный срок службы, увеличенные интервалы технического обслуживания;
★ Звукоизоляционный кожух: Значительное снижение уровня шума благодаря звукопоглощающей пене и отражению звука от металлических листов; снижение затрат на звукоизоляционное оборудование машинного зала воздуходувки; все оборудование доступно для осмотра при открытом звукоизоляционном кожухе;
★ Интегрированный частотно-регулируемый привод: Щит с полностью интегрированным частотным преобразователем, без дополнительных работ и монтажа; специально подобранные приводные компоненты: точная настройка параметров для достижения более высокой эффективности; оптимизированный выбор компонентов, снижение затрат на установку;
★ Микропроцессорный контроллер: Интегрированная система управления воздуходувкой; отображение состояния работы всей системы, активное предупреждение о необходимости технического обслуживания, аварийные и защитные сигналы остановки;
★ Масляная система: Современная конструкция масляной системы включает в себя масляный насос, масляный охладитель и фильтр; низкая температура масла, длительный срок службы подшипников и шестерен;
★ Впускной и выпускной глушители: Впускные и выпускные патрубки установлены в фиксированных положениях для удобного подсоединения трубопроводов; все решетки имеют внутреннюю облицовку для снижения уровня шума; независимый поток охлаждающего воздуха, предотвращение рециркуляции;
★ Постоянно-магнитный электродвигатель: Низкая частота вращения, большой крутящий момент; независимое охлаждение вентилятора обеспечивает стабильную работу двигателя.
Винтовой воздуходувка SQSL с постоянными магнитами и частотным регулированием (самосмазывающаяся)
| Модель |
Мощность двигателя (кВт) |
Давление на выходе (бар) |
Расход (м³/мин) |
Способ запуска |
Размер выходного отверстия |
Габаритные размеры (Д*Ш*В) мм |
Общий вес агрегата (кг) |
| SQSL-11-0.5 |
11 |
0.5 |
9.1 |
Частотно-регулируемый привод с постоянными магнитами |
DN150 |
1945*1100*1495 |
1000 |
| SQSL-11-0.9 |
0.9 |
5.7 |
|||||
| SQSL-15-0.5 |
15 |
0.5 |
10.3 |
||||
| SQSL-15-0.9 |
0.9 |
8.4 |
|||||
| SQSL-19-0.5 |
18.5 |
0.5 |
16.9 |
2200*1250*1650 |
1500 |
||
| SQSL-19-0.9 |
0.9 |
9.5 |
1945*1100*1495 |
1000 |
|||
| SQSL-22-0.5 |
22 |
0.5 |
21.2 |
DN150 |
2200*1250*1650 |
1500 |
|
| SQSL-30-0.5 |
30 |
0.5 |
25.5 |
||||
| SQSL-30-0.9 |
0.9 |
19.6 |
|||||
| SQSL-37-0.5 |
37 |
0.5 |
36.9 |
DN250 |
2750*1300*1870 |
2100 |
|
| SQSL-37-0.9 |
0.9 |
25.2 |
DN150 |
2200*1250*1650 |
1500 |
||
| SQSL-45-0.5 |
45 |
0.5 |
45.1 |
DN250 |
2750*1300*1870 |
2100 |
|
| SQSL-45-0.9 |
0.9 |
31.9 |
2100 |
||||
| SQSL-55-0.5 |
55 |
0.5 |
57.2 |
3000*1400*2100 |
3350 |
||
| SQSL-55-0.9 |
0.9 |
39.4 |
2750*1300*1870 |
2100 |
|||
| SQSL-75-0.5 |
75 |
0.5 |
73.6 |
DN300 |
3300*1700*2250 |
4000 |
|
| SQSL-75-0.9 |
0.9 |
56.4 |
DN250 |
2750*1300*1870 |
2100 |
||
| SQSL-90-0.5 |
90 |
0.5 |
87 |
DN300 |
3300*1700*2250 |
4000 |
|
| SQSL-90-0.9 |
0.9 |
65.5 |
DN250 |
3000*1400*2100 |
3350 |
| Модель |
Мощность двигателя (кВт) |
Давление на выходе (бар) |
Расход (м³/мин) |
Способ запуска |
Размер выходного отверстия |
Габаритные размеры (Д*Ш*В) мм |
Общий вес агрегата (кг) |
| SQSL-15-1.0 |
15 |
1.0 |
7.7 |
Частотно-регулируемый привод с постоянными магнитами |
DN150 |
1945*1100*1495 |
1000 |
| SQSL-15-1.4 |
1.4 |
5.4 |
|||||
| SQSL-19-1.0 |
18.5 |
1.0 |
9.4 |
||||
| SQSL-19-1.4 |
1.4 |
6.4 |
|||||
| SQSL-22-1.4 |
22 |
1.4 |
8.7 |
||||
| SQSL-30-1.0 |
30 |
1.0 |
15.3 |
2200*1250*1650
|
1500 |
||
| SQSL-37-1.0 |
37 |
1.0 |
21.6 |
||||
| SQSL-37-1.4 |
1.4 |
14.1 |
|||||
| SQSL-45-1.0 |
45 |
1.0 |
24.5 |
||||
| SQSL-45-1.4 |
1.4 |
17 |
|||||
| SQSL-55-1.0 |
55 |
1.0 |
36.3 |
DN250 |
2750*1300*1870
|
2100 |
|
| SQSL-75-1.0 |
75 |
1.0 |
49.1 |
||||
| SQSL-75-1.4 |
1.4 |
38 |
|||||
| SQSL-90-1.0 |
90 |
1.0 |
65.3 |
3000*1400*2100 |
3350 |
||
| SQSL-90-1.0 |
1.4 |
45.8 |
2750*1300*1870 |
2100 |
|||
| SQSL-110-1.0 |
110 |
1.0 |
69.1 |
DN300 |
3300*1700*2250 |
4000 |
|
| SQSL-110-1.4 |
1.4 |
57.3 |
DN400 |
3000*1400*2100 |
3350 |
||
| SQSL-132-1.0 |
132 |
1.0 |
85.9 |
DN300 |
3300*1700*2250
|
4000 |
|
| SQSL-160-1.0 |
160 |
1.0 |
98.9 |
||||
| SQSL-160-1.4 |
1.4 |
78.3 |
|||||
| SQSL-185-1.0 |
185 |
1.4 |
94.2 |
Винтовой воздуходувка SQFS с постоянными магнитами и частотным регулированием (принудительная смазка)
| Модель |
Мощность двигателя (кВт) |
Давление на выходе (бар) |
Расход (м³/мин) |
Способ запуска |
Размер выходного отверстия |
Габаритные размеры (Д*Ш*В) мм |
Общий вес агрегата (кг) |
| SQFL-22-1.5 |
22 |
1.5 |
7 |
Частотно-регулируемый привод с постоянными магнитами
|
DN150
|
1945*1100*1495 |
1000 |
| SQFL-22-2.0 |
2.0 |
4.6 |
|||||
| SQFL-30-1.5 |
30 |
1.5 |
7.9 |
||||
| SQFL-30-2.0 |
2.0 |
7.4 |
|||||
| SQFL-45-1.5 |
45 |
1.5 |
15.9 |
2200*1250*1650 |
1500 |
||
| SQFL-55-1.5 |
55 |
1.5 |
23 |
||||
| SQFL-55-2.0 |
2.0 |
15.7 |
|||||
| SQFL-75-1.5 |
75 |
1.5 |
34.7 |
DN250 |
2750*1300*1870 |
2100 |
|
| SQFL-75-2.0 |
2.0 |
21.9 |
DN150 |
2200*1250*1650 |
1500 |
||
| SQFL-90-1.5 |
90 |
1.5 |
40.3 |
DN250 |
2750*1300*1870 |
2100 |
|
| SQFL-90-2.0 |
2.0 |
31.6 |
|||||
| SQFL-110-1.5 |
110 |
1.5 |
44.9 |
||||
| SQFL-110-2.0 |
2.0 |
38.9 |
|||||
| SQFL-132-1.5 |
132 |
1.5 |
62.4 |
3000*1400*2100 |
3350 |
||
| SQFL-132-2.0 |
2.0 |
43.3 |
2750*1300*1870 |
2100 |
|||
| SQFL-160-1.5 |
160 |
1.5 |
64.6 |
3000*1400*2100 |
3350 |
||
| SQFL-160-2.0 |
2.0 |
57.1 |
|||||
| SQFL-185-1.5 |
185 |
1.5 |
82.5 |
DN300 |
3300*1700*2250 |
4000 |
|
| SQFL-200-1.5 |
200 |
1.5 |
91.9 |
DN300 |
3300*1700*2250 |
4000 |
|
| SQFL-220-2.0 |
220 |
2.0 |
84.1 |
||||
| SQFL-250-2.0 |
250 |
2.0 |
93.3 |
Винтовой воздуходувка SQGS с постоянными магнитами и частотным регулированием
| Модель |
Мощность двигателя (кВт) |
Давление на выходе (бар) |
Расход (м³/мин) |
Способ запуска |
Тип выхода |
Габаритные размеры (Д*Ш*В) мм |
Общий вес агрегата (кг) |
| SQGS-22 |
22 |
0,5-1,0 |
12.3 |
Частотно-регулируемый привод с постоянными магнитами |
DN150 |
1780*780*1430 |
600 |
| SQGS-30 |
30 |
0,5-1,0 |
16.7 |
1780*780*1440 |
645 |
||
| SQGS-37 |
37 |
0,5-1,0 |
20.2 |
1780*780*1485 |
775 |
||
| SQGS-45 |
45 |
0,5-1,0 |
27.7 |
DN200 |
1914*935*1760 |
1015 |
|
| SQGS-55 |
55 |
0,5-1,0 |
36.1 |
1100 |
|||
| SQGS-75 |
75 |
0,5-1,0 |
47.1 |
DN250 |
2200*1000*1850 |
1440 |
|
| SQGS-90 |
90 |
0,5-1,0 |
59.3 |
2200*1100*1850 |
1550 |
Преимущества продукта
Shandong Shengquan Power Equipment Co., Ltd. является комплексным производителем исследований и разработок, проектирования, производства и продаж. В настоящее время он имеет 12000 квадратных метров мастерских, включая крупные производственные мастерские, выставочные залы и лаборатории контроля качества. С несколькими дизайнерами машиностроения и опытными сотрудниками и управленческими командами, концепция производства разработана, совершенствуется и совершенствуется с помощью технологий стандартов качества, а качество продукции строго соблюдается, так что продукты Shengquan достигают долговечности и антикоррозийности.
Быстрый
Большой расход, сокращение времени вакуумирования
Стабильный и надежный
Даже в суровых промышленных экстремальных условиях применения вся машина оснащена автоматической системой газоснабжения с полным диапазоном расхода для поддержания стабильной работы.
Качество антикоррозийного процесса
Его долговечный и красивый внешний вид, он использует высококачественные материалы и передовые технологии для обеспечения прочности антикоррозионного слоя и наилучшего защитного эффекта.
Низкие выбросы углерода
Нет необходимости в воде, нет загрязнения, нет сброса отработанного масла, а потребление электроэнергии низкое.
Энергосбережение
Автоматическое управление преобразованием частоты, беззаботное производство. Уточненные точки контролируют степень вакуума. Просто обеспечьте степень вакуума, чтобы соответствовать соответствующей скорости откачки, что экономит энергию и экономит энергию. По сравнению с сегментом мощности вакуумный насос с водяным кольцом может экономить более 30%~70% энергии.
Низкая стоимость
Вся машина интегрирована, и проводка может быть использована. В то же время смазочное масло самостоятельно циркулирует, а стоимость последующего обслуживания низкая.
Производственное оборудование
Диапазон применения
Инновации прорывы в стабильном качестве, внедрение управления для повышения эффективности.
Продукция может быть применена в больницах, пенопроизводстве, мебельной и деревообрабатывающей промышленности, шинной промышленности, бумажно-пластиковой промышленности, фармацевтической промышленности, стекольной промышленности, литейной промышленности, трубной промышленности, светодиодах, керамике, электронных полупроводниках, низкоуглеродной защите окружающей среды, аэрокосмической военной промышленности, универсальной энергосберегающей больницы, пенной промышленности, мебели и древесины, шинной промышленности, бумажно-пластиковой промышленности, фармацевтической промышленности, стеклянная промышленность, литейное производство, трубопроводная промышленность, светодиоды, керамика, электронные полупроводники, защита окружающей среды с низким уровнем выбросов углерода, аэрокосмическая военная промышленность, популяризация энергосбережения и другие отрасли.
Медицинская промышленность
Космическая военная промышленность
Литейная промышленность
Электронная промышленность
Нефтехимическая промышленность
Биофармацевтические препараты
Видео
Видео установки пеноматериалов 1
Видео установки пеноматериалов
Дело клиента
Отправка продукции
Видео продукции
Антикоррозийный процесс
